Nuovo complesso di appartamenti - Martensville, SK
Case study del progetto SGL · Residenziale plurifamiliare a 4 piani- + parcheggio interrato
- Residenziale-multifamiliare
- Finestre in vinile/PVC
- Clima freddo
- Certificato NFRC
SGL ha fornito una soluzione completa per porte e finestre per un complesso di appartamenti residenziali multi-di quattro piani situato a Martensville, Saskatchewan, Canada. Il progetto prevedeva la consegna di 243 unità-comprendenti 159 finestre e 84 porte scorrevoli-tutte utilizzando i profili in uPVC Serie 83 e 88 Premium di SGL. Queste unità presentavano una finitura nera sia sulle superfici interne che esterne, abbinata a una configurazione di vetro isolante a doppio-pannello composta da vetro trasparente Low-E/5 mm da 5 mm, riempimento di gas argon e distanziatori Warm-Edge. I prodotti hanno raggiunto una valutazione delle prestazioni di livello commerciale-CW-PG65, vantando un fattore-di-vetro U-fattore basso di 0,26 Btu/h·ft²· grado F. Completamente certificati dalla NFRC, questi sistemi soddisfano completamente i requisiti del BCBC (British Columbia Building Code) del 2018, nonché gli standard acustici e di efficienza energetica canadesi. Durante un processo di revisione dei disegni durato più-mesi-, SGL ha collaborato a stretto contatto con l'impresa di costruzioni; dopo aver esaminato più cicli di RFI, i progetti sono stati infine approvati senza difetti e messi in produzione. Questo risultato costituisce una potente conferma delle capacità di fornitura end-to{31}}end di SGL-che spaziano dalla progettazione, alla produzione e al coordinamento tecnico-specificamente nel contesto di progetti residenziali multi-familiari situati nelle regioni a clima freddo-del Nord America.
📋Panoramica del progetto
| Nome del progetto | Nuovo complesso di appartamenti - Martensville |
| Posizione | Lotto 3, Blocco 5, Piano G928, Martensville, Saskatchewan, Canada |
| Tipo di edificio | Appartamento residenziale di 4 piani + parcheggio interrato |
| Cliente/Sviluppatore | 101304492 Saskatchewan Ltd., Saskatoon, SK |
| Codice applicato | Codice edilizio della Columbia Britannica (BCBC) 2018 |
| Stato del progetto | Solo fornitura per nuove costruzioni - |
| Ambito | Sistema di finestre e porte scorrevoli in vinile (progettazione, produzione e fornitura) |
| Data dell'estrazione del negozio | 2 febbraio 2026 |
243
Unità totali
159
Finestre
84
Porte scorrevoli
CW-PG65
Valutazione delle prestazioni
0.26
Fattore U-COG
4
Piani
🪟 Ambito di lavoro - Pacchetto finestre e porte
Riepilogo del prodotto
| Codice | Tipo | Serie | Qtà | Descrizione |
|---|---|---|---|---|
| W03 | Finestra della tenda | Vinile della serie 83 | 147 | Apri-con cerniera sugli stipiti |
| W06 | Finestra a battente | Vinile della serie 83 | 12 | Apertura-con cerniera in alto e in basso |
| DE01 | Porta scorrevole per patio | Vinile della serie 88 | 84 | Porta finestra scorrevole (opzione porta a battente) |
Windows totale
159 unità
147 Tenda da sole + 12 Battente
Totale porte scorrevoli
84unità
Vinile della serie 88

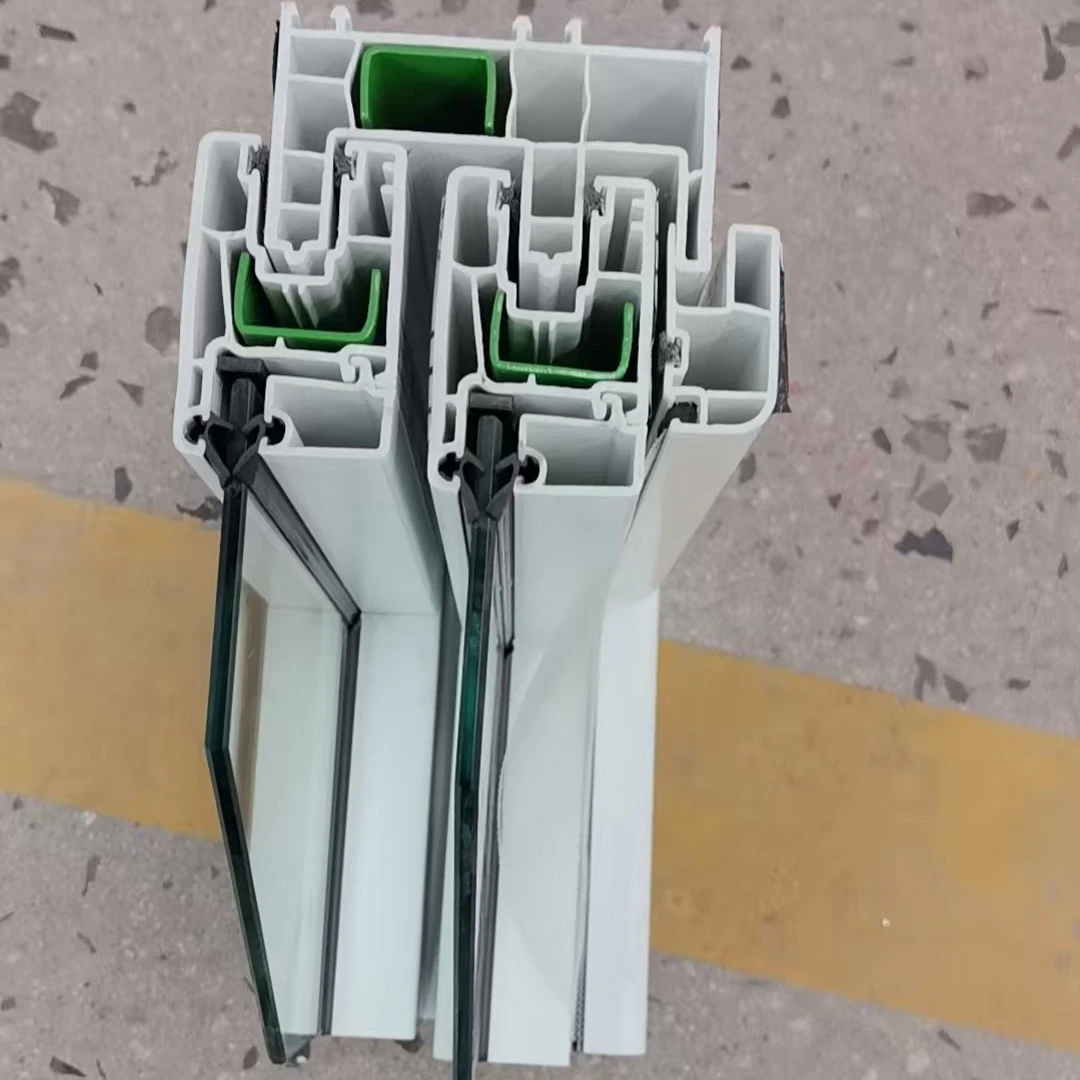

Caratteristiche del prodotto
- Materiale del telaio:Vinile in PVC premium (serie 83 e 88)
- Fine:Nero (esterno e interno)
- Vetri:5-LowE / 5-Clear / Riempimento con Argon / Distanziatore Warm-Edge (5T/5T, traferro di 12 mm)
- Rinforzante:Rinforzo interno in acciaio per l'integrità strutturale
- Zanzariera:Zanzariera a labbro integrata
- Hardware:Sistema di azionamento Roto Gear (tende da sole e finestre a battente)
- Sistema di pianto:Fessure di scarico forate in fabbrica- a 30" OC e 8" dalle estremità (3/8" × 5/8")
📐 Dati sulle prestazioni termiche
Centro del vetro (COG)
| Serie | Fattore U- (Btu/h·ft²· gradi F) | Fattore U- (W/m²·K) | SHGC | VT | SC |
|---|---|---|---|---|---|
| Serie 83 (Windows) | 0.26 | 1.51 | 0.50 | 0.67 | 0.57 |
| Serie 88 (Porte) | 0.27 | 1.51 | 0.50 | 0.67 | 0.57 |
Finestratura (intera-unità)
| Prodotto | Fattore U- (Btu/h·ft²· gradi F) | Fattore U- (W/m²·K) | SHGC | VT | SC |
|---|---|---|---|---|---|
| Tenda/Battente Serie 83 - | 0.29 | 1.64 | 0.27 | 0.35 | 0.32 |
| Porta da patio serie 88 - | 0.29 | 1.64 | 0.27 | 0.35 | 0.32 |
✅ Tutti i valori di prestazione termica lo sonoCertificato NFRCed elencato nella directory dei prodotti certificati NFRC.
🏆 Prestazioni e conformità
Prestazioni strutturali
| Classe di prestazione | CW (finestra commerciale) |
| Grado di prestazione | 65 |
| Infiltrazione d'aria | ✅Standard canadese |
| Penetrazione dell'acqua | ✅Standard canadese |
| Test del sito | ✅ Protocollo di notifica di 5 giorni |
Conformità al codice
| Codice edilizio | 2018 BCBC |
| Codice Energetico | ✅ U-Factor e SHGC si sono incontrati |
| Acustico | ✅STC/OITC per BCBC |
| Termico | ✅NFRC 100/200/500 |
| Protezione antincendio | NFPA 13/13R/14 |
🔧 Sistema di installazione
Specifica di fissaggio
| Chiusura | Posizione | Specifica |
|---|---|---|
| Chiodo per tetto zincato | Davanzale | 2-1/2" @ 12" O.C. |
| Vite CAD PL n. 10 × 1-1/2". | Davanzale (alternativa) | @ 12" O.C. |
| Vite TEK con testa wafer n. 10 x 3/4". | Stipite | @ 6" O.C. |
| # 10 SMS con testa di pancake da 1-1/2 pollici | Testa (Serie 83) | @ 12" O.C. |
| SMS con testa di pancake n. 10 × 2 pollici | Testa (Serie 88) | @ 12" O.C. |
Dettagli chiave
- Spazio libero di 0,4" mantenuto all'apertura approssimativa (tutti i lati)
- Dimensione del tallone di 1/8" sul davanzale; spessori in plastica antiurto da 2" di altezza- a 4" OC
- 20 g. × Clip di fissaggio della testa in acciaio da 2" (permettono il movimento verticale dell'edificio)
- Angolo di ancoraggio in alluminio estruso 1" × 1" × 1/16", Ø 1/4" pre-fori predisposti a 12" OC
- Scossalina di testa non-strutturale con dighe finali per BCBC; 7× tolleranza di deflessione della testa
Avviso di installazione:Nessuna schiuma in espansione - la garanzia è nulla se si verifica una deformazione della schiuma. Gli spessori devono essere applicati in modo coerente su davanzale, stipiti e testata. Risolti gli scarichi-sopra-del battente tramite barra a T-; scarichi fissi-su-fissi tramite stipite attraverso davanzale.
🏢 Panoramica dell'edificio
Struttura
- 4 piani residenziali

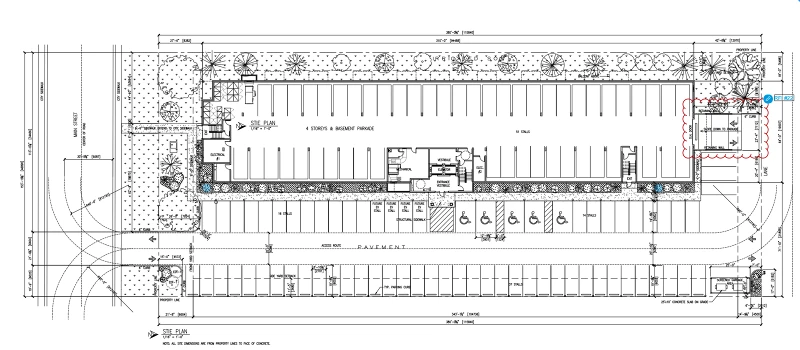

- Parcheggio seminterrato - 89 bancarelle (51+38)
- Postazioni di ricarica predisposte per veicoli elettrici-
- Ascensore
Miscela di unità
- Unità di laurea
- 1 Camera: Tipologie A, A.1, B, B.1, C, D, J
- Bilocale + Studio: Tipo C
- 2 Camere: Tipo F (prevalente)
- 3 camere da letto: tipologie G, H (unità angolari)
- Camera per disabili con 1 camera da letto: Tipo J
Servizi e infrastrutture comuni
- Fitness Club - 839 piedi quadrati
- Protezione antincendio: NFPA 13 (parkade), NFPA 13R (residenziale), NFPA 14 (tubi di livello)
- Fornitura idrica: servizio doppio da 6" - statico 63 PSI, residuo 45 PSI, flusso 1.130 USGPM
- Esterno: marciapiede, zolla irrigata, muri di sostegno, marciapiede strutturale
🔄 Processo di revisione RFI
SGL ha affrontato con successo un rigoroso processo di revisione RFI multi-round, coordinando quattro discipline di consulenza:
| RFI | Area tematica | RFI | Area tematica |
|---|---|---|---|
| #13, #14, #15, #22 | Coordinamento strutturale e architettonico | #25, #26 | Verifica approssimativa dell'apertura |

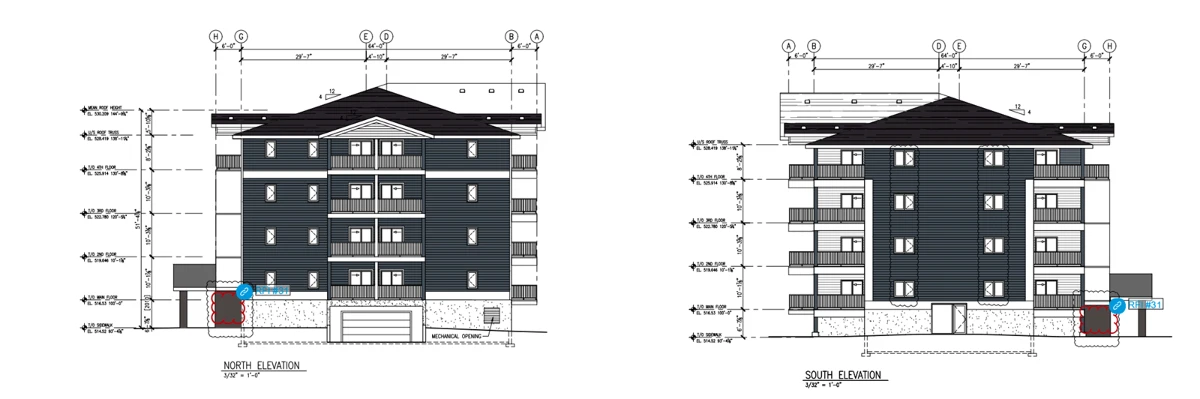

| #27 | Coordinamento meccanico | #31 | Prospetti e sequenza di installazione |
| #36 | Conformità al codice termico/energetico | #37 | Coordinamento della progettazione degli interni |
| #39 | Interfaccia di lavorazione | - | - |
🎯 Perché questo è importante per SGL
🏠 Competenza multi-familiare
Pacchetto completo di finestre e porte per un edificio multifamiliare di media altezza (4-piani), che soddisfa tutti i requisiti della normativa canadese.
❄️ Prestazioni per i climi freddi
COG U-Fattore minimo pari a 0.26 - che supera i codici energetici per il clima invernale estremo del Saskatchewan.
📜 Certificato NFRC
Tutti i dati termici sono certificati NFRC, offrendo agli architetti la fiducia nelle prestazioni energetiche-reali.
📐 Documentazione completa

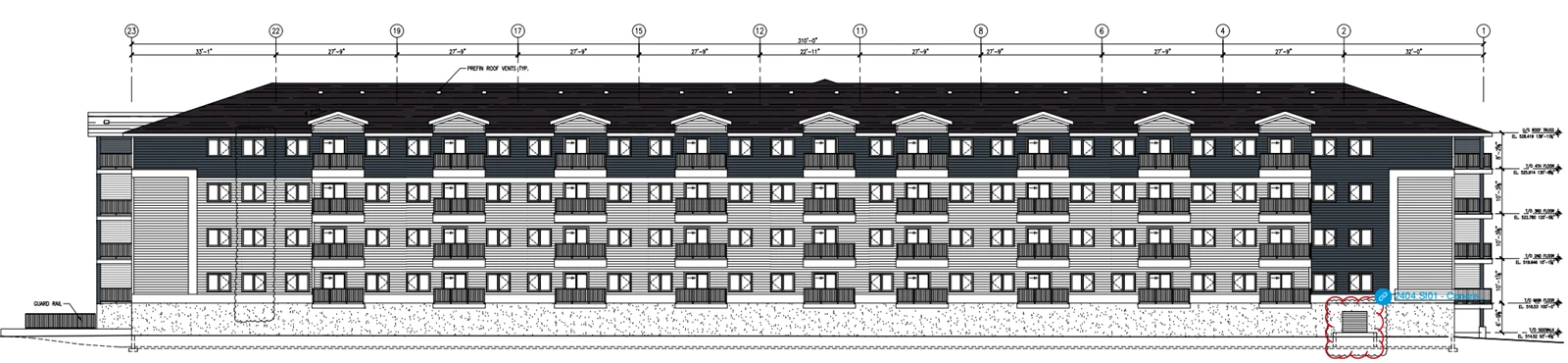

Disegni esecutivi, tabelle delle vetrate, planimetrie, prospetti, dettagli di installazione e rapporti termici.
🤝 Coordinamento-di più partiti
Collaborazione perfetta con architetto, ingegnere strutturale, ingegnere meccanico, GC e consulente in materia di involucri.
✅ Piena conformità
2018 BCBC, standard energetici e acustici canadesi, prestazioni delle finestre NAFS/CSA CW-PG65.
📄 Documenti di riferimento
- SGL Vinyl Window Shop Drawing - Revisione preliminare, 2 febbraio 2026
- Martensville Disegni costruttivi aggiornati - Rempel Engineering & Management Ltd., 28 ottobre 2025

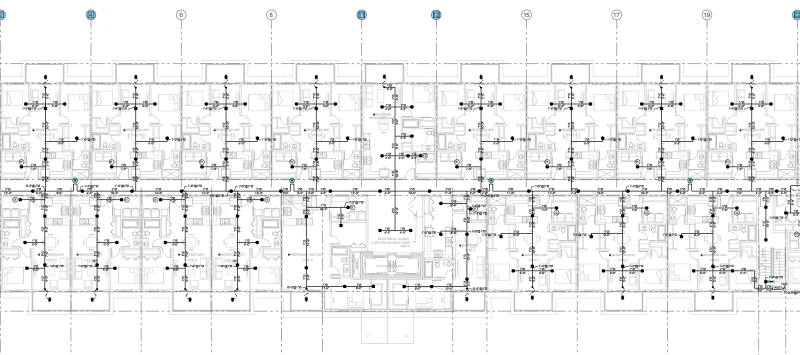

- Arrow Engineering Mechanical Drawings - Progetto n. 12323, 26 giugno 2025
- Directory dei prodotti certificati NFRC - serie SGL 83 e 88
